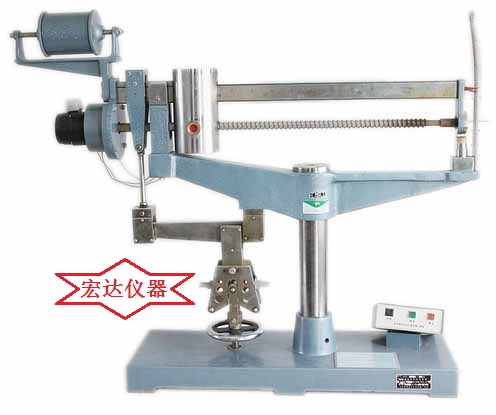

產品介紹1.單杠桿試驗力比（上梁臂距比）(最大)10：1
2.雙杠桿試驗力比（下梁臂距比）(最大)50：1
3.最大力值： 單杠桿1000N、雙杠桿5000N
4.加荷速度： 單杠桿(10±1)N/s 雙杠桿(50±5)N/s
5.電動機型號SD-75
6.DKZ-5000電動抗折試驗機抗折夾具： 加荷輥及支撐輥直徑Φ10mm 支撐輥距100mm拉架板間距46mm
7.示值相對誤差:＜±1%
8.感量： 雙杠桿時校正平衡，在杠桿水平離支點500mm處加荷1g。 杠桿傾角＞1/50
9.外形尺寸:1075mm×250mm×760mm
10.DKZ-5000電動抗折試驗機凈重:約85kg
Y2、DKZ-5000電動抗折試驗機的調整及維護
1.DKZ-5000電動抗折試驗機在無震動的環境中直接放在平臺上使用，平臺必須校正水平（1/1000）。2.試驗前,首先接通電源,按下游動砝碼上的按鈕，用手推動游動砝碼左移，使游動砝碼上游標(19)的零線對準標尺(26)的零線，放開按鈕后對準的刻線可能會有所移動，此時可用手在絲桿右端的滾花部分轉動絲桿，移動游動砝碼,使兩根零線重合。
3,調整處于揚角指示板后邊位置的置零觸頭螺絲，使之剛與游動砝碼接觸，然后再用螺母鎖緊置零觸頭螺絲)校對游標與標尺的零線是否重合,如不重合,應重新調節置零觸頭螺絲,重復上述調整直至游動砝碼與置零觸頭螺絲剛好接觸時游標與標尺的零線重合為止。
Y3、DKZ-5000電動抗折試驗機操作規程
1、保持杠桿平衡，在使用中要經常注意杠桿平衡，檢查平衡是否松動并緊固好。
2、檢查上下卡具是否在一中心線上，支撐圓柱是否干凈、磨損、轉動自由下卡具是否運動自由。3、在將試塊放入抗折夾具時要按水泥擋板放正，并調整夾具使杠桿有一個在試體折斷時接近平衡狀態的仰角。
4、試驗：按上述幾點檢查后卡好試塊即可開始試驗，按啟動電鈕電機帶動絲杠轉動游鉈從“0”開始移動加荷，當加到一定數值時試體折斷，主尺一端定位觸桿壓開微機開關電機停轉游鉈停止，此時記下數值，就完成一次試驗過程。
抗折強度按下式計算：
Rf=3Pe/2bh2=0.234P
其中：Rf——抗折強度kg/cm2
P——破壞荷重kg
e——支撐圓柱中心距10cm
b、h——試件斷面寬及高均4cm
試驗中可直接從標尺寸上讀取抗折強度值，**MPa。 本文網址：http://m.szssjj.com/show.asp?id=165
